BIM-проектирование: что это, этапы, разделы и стоимость

Полное руководство для заказчиков и проектировщиков

Иллюстрация 1. BIM-проектирование объединяет геометрию, данные и междисциплинарную координацию.

BIM-проектирование — это организация разработки проектных решений с использованием информационных моделей здания или сооружения. В отличие от обычного трехмерного моделирования, BIM связывает геометрию объекта с данными об элементах, их свойствах, принадлежности к системам и взаимосвязях с другими частями проекта.

Главная ценность BIM-подхода не в самой 3D-картинке. Информационная модель становится рабочей средой, в которой архитекторы, конструкторы, инженеры и специалисты по информационному моделированию согласовывают решения, проверяют коллизии, получают спецификации и подготавливают данные для последующих стадий жизненного цикла объекта.

Что такое BIM-проектирование

Если говорить простыми словами, BIM-проектирование — это проектирование здания или сооружения на основе взаимосвязанных цифровых данных. Каждый проектный раздел создается не изолированно, а как часть общей информационной структуры объекта.

Например, архитектор формирует помещения и ограждающие конструкции, конструктор — несущий каркас, инженер ОВ — воздуховоды и оборудование, специалист ВК — трубопроводы и приборы. Затем модели объединяются и проверяются совместно. Если воздуховод пересекает балку или трубопровод попадает в зону, занятую кабельным лотком, конфликт можно обнаружить еще до начала монтажных работ.

При этом BIM-проектирование не отменяет проектную документацию. Напротив, модель должна быть связана с чертежами, спецификациями, ведомостями и другими результатами проектирования. Чем лучше организована эта связь, тем меньше риск, что разные представления одного и того же решения начнут противоречить друг другу.

BIM-проектирование и BIM-моделирование — это одно и то же?

Понятия близкие, но для практической работы их полезно разделять.

Это различие важно для оценки стоимости. Полноценное BIM-проектирование включает принятие и развитие проектных решений, а создание модели по готовой документации — прежде всего перенос уже принятых решений в структурированную цифровую форму с последующей проверкой и информационным наполнением.

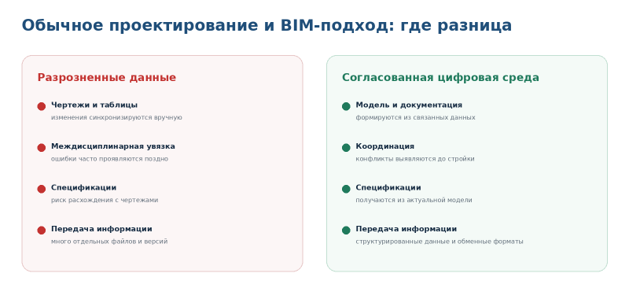

Иллюстрация 2. Разница между разрозненной документацией и согласованной BIM-средой.

Что меняется при переходе к BIM-проектированию

При традиционном подходе значительная часть информации хранится в отдельных чертежах, таблицах и файлах. Изменение одного решения требует проверить, где еще оно отражено и какие документы необходимо скорректировать.

В BIM-подходе основная информация стремится быть связанной с моделью. Это не означает, что все действия становятся автоматическими, но дает возможность уменьшить количество ручных операций и системно контролировать согласованность данных.

• изменения можно быстрее прослеживать между планами, разрезами, спецификациями и моделью;
• пространственные конфликты между разделами выявляются до строительства;
• проектные решения можно анализировать в единой системе координат;
• часть ведомостей и количественных показателей можно получать из модели;
• структурированные параметры позволяют выполнять автоматизированные проверки;
• обменные форматы, прежде всего IFC, позволяют передавать данные между различными программными средами.

Этапы BIM-проектирования

Процесс BIM-проектирования зависит от масштаба объекта и требований заказчика, но его базовая логика остается общей.

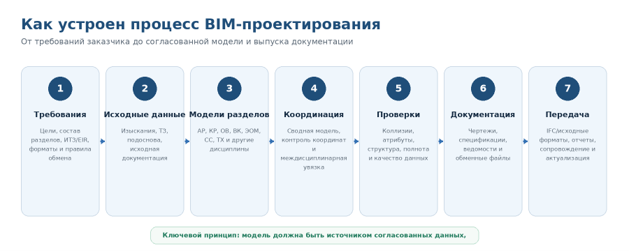

Инфографика 1. Типовой процесс BIM-проектирования — от требований к модели до передачи результата.

1. Анализ задания и требований к информационной модели

До начала моделирования необходимо определить цели применения BIM, состав разделов, требуемые результаты и правила обмена данными. Для проекта могут быть установлены информационные требования заказчика (ИТЗ/EIR), требования к структуре и атрибутам моделей, перечень обязательных форматов и правила проверки.

Если требования не зафиксированы, проектная команда рискует потратить ресурсы на данные, которые никому не нужны, и одновременно не подготовить то, что потребуется заказчику или экспертной организации.

2. Подготовка исходных данных

На этом этапе анализируются техническое задание, инженерные изыскания, подоснова, существующие чертежи и модели, технические условия, исходные данные по оборудованию и другие материалы. Для реконструкции дополнительно могут использоваться результаты лазерного сканирования и облака точек.

Качество исходных данных напрямую влияет на сроки. Чем больше расхождений и неопределенностей приходится выявлять уже в процессе моделирования, тем больше требуется согласований и итераций.

3. Создание моделей проектных разделов

Каждый раздел разрабатывается в соответствии со своей задачей, но в общей системе координат и по согласованным правилам. Важно не просто построить геометрию, а правильно классифицировать элементы и определить, какие параметры должны быть доступны на конкретной стадии.

4. Междисциплинарная координация

Отдельные модели объединяются в сводную координационную модель. На этом этапе проверяются положение разделов, уровни, отметки, отверстия, зоны обслуживания, проходы инженерных систем и другие взаимозависимые решения.

5. Проверка качества и коллизий

Проверка включает не только геометрические пересечения. В зрелом BIM-процессе контролируют также структуру модели, состав элементов, заполнение параметров, корректность классификации, наименования, этажность, помещения и правила экспорта.

6. Выпуск документации и обменных файлов

Из согласованных моделей формируются чертежи, спецификации и ведомости. При необходимости подготавливаются IFC-файлы, сводные модели, отчеты о коллизиях и другие результаты, предусмотренные договором или техническим заданием.

7. Передача, сопровождение и актуализация

После передачи модели работа с данными может продолжаться: устраняются замечания заказчика или экспертизы, фиксируются изменения, актуализируются разделы, а модель при необходимости становится основой для строительной, исполнительной или эксплуатационной информационной модели.

Какие разделы входят в BIM-проект

Состав BIM-проекта определяется назначением объекта и объемом договора. Для комплексного здания обычно формируются несколько дисциплинарных моделей.

Инфографика 2. Типовой состав дисциплин BIM-проекта. Фактический перечень определяется заданием.

Для простого объекта часть разделов может отсутствовать. Для промышленного объекта, наоборот, перечень обычно шире: могут потребоваться технологические трубопроводы, оборудование, металлоконструкции, кабельные системы, площадки обслуживания, специализированные сети и данные производителей.

Поэтому выражение «цена BIM за квадратный метр» всегда требует уточнения. Один квадратный метр типового административного здания и один квадратный метр технологически насыщенного производственного корпуса — принципиально разные по трудоемкости задачи.

Координация моделей и проверка коллизий

Одно из наиболее понятных преимуществ BIM-проектирования — возможность заранее увидеть конфликты между проектными решениями. Но автоматическая проверка коллизий сама по себе не исправляет проект. Ее задача — обнаружить проблему, после чего специалисты должны определить технически корректное решение.

Иллюстрация 3. Примеры междисциплинарных коллизий и перечень проверяемых условий.

Не каждое геометрическое пересечение является ошибкой. Например, труба может проектно проходить через стену, если предусмотрено отверстие. Поэтому правила проверки должны учитывать допустимые взаимодействия и приоритеты систем.

• жесткие коллизии — физическое пересечение элементов;
• зоны доступа и обслуживания оборудования;
• минимальные расстояния между инженерными системами;
• проходы через стены и перекрытия;
• совпадение отметок и координат разных моделей;
• достаточность пространства для монтажа и эксплуатации.

Насколько подробной должна быть BIM-модель

Распространенная ошибка — считать, что качество BIM-проекта определяется максимальной детализацией. На практике модель должна быть настолько подробной, насколько это необходимо для конкретной стадии и задачи.

Уровень геометрической и информационной проработки желательно задавать через конкретные требования к элементам, параметрам и результатам, а не только общей маркировкой LOD. Одинаковое обозначение LOD в разных стандартах, организациях и договорах может трактоваться по-разному.

Как организуется BIM-проектирование в команде

Комплексный BIM-проект требует не только программного обеспечения, но и организационных правил. Участникам необходимо заранее договориться о структуре файлов, системе координат, именовании моделей, периодичности обмена, ответственности за замечания и порядке выпуска версий.

В крупных проектах эти правила закрепляются в информационных требованиях заказчика и плане реализации информационного моделирования (ПИМ/BEP). Документы должны быть практическими: если правило нельзя проверить или оно не связано с результатом проекта, его ценность невелика.

Какие данные должны быть в BIM-модели

Набор параметров определяется задачами проекта. Для одних объектов достаточно базовых характеристик и классификации, для других требуется подробная информация о материалах, системах, оборудовании, зонах, кодах, стадиях, статусах и связях с документацией.

Универсальный принцип — не заполнять атрибуты «на всякий случай». Каждое требуемое поле должно иметь понятного владельца, источник данных и сценарий использования.

• идентификация и наименование элемента;
• тип и принадлежность к системе или разделу;
• этаж, зона или пространственная привязка;
• основные геометрические и технические характеристики;
• классификационные признаки;
• данные, необходимые для спецификаций и проверок;
• параметры, прямо предусмотренные требованиями заказчика или экспертизы.

IFC в BIM-проектировании

IFC используется как открытый формат обмена информационными моделями. Он особенно важен, когда участники проекта применяют разные программные продукты или когда результат должен проверяться независимо от исходной авторской системы.

Критически важно проверять именно экспортированный IFC-файл. Корректная исходная модель не гарантирует, что при экспорте сохранились нужные классы, свойства, пространственная структура и связи.

Преимущества BIM-проектирования для заказчика

BIM не следует продавать как универсальную технологию, которая автоматически делает любой проект быстрее и дешевле. Эффект возникает только при правильно поставленных требованиях и дисциплинированной работе команды. Но при таком подходе заказчик получает несколько принципиальных преимуществ.

• более прозрачную координацию проектных решений;
• раннее обнаружение пространственных конфликтов;
• возможность системно контролировать качество моделей;
• структурированную информацию, пригодную для автоматизированной обработки;
• меньше расхождений между моделью, спецификациями и документацией при корректно настроенном процессе;
• цифровую основу для сопровождения строительства и дальнейшей эксплуатации.

Сколько стоит BIM-проектирование

Универсальной стоимости BIM-проектирования за квадратный метр не существует. Площадь важна, но она описывает только масштаб объекта и почти ничего не говорит о насыщенности инженерными системами, требованиях к данным и количестве проектных итераций.

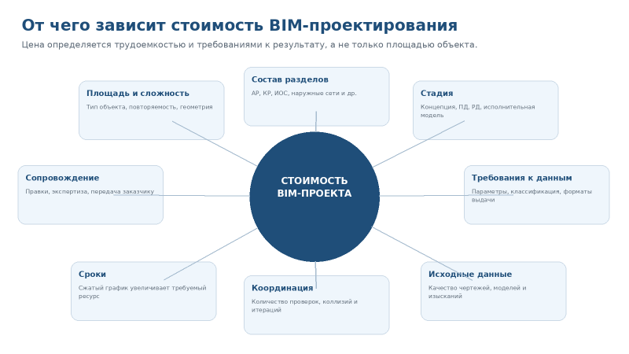

Инфографика 3. Основные факторы, определяющие трудоемкость и стоимость BIM-проектирования.

Основные факторы стоимости

• площадь, назначение и геометрическая сложность объекта;
• количество проектных разделов и инженерных систем;
• стадия разработки и требуемая глубина проработки;
• качество исходных данных;
• объем обязательных параметров и требований к классификации;
• необходимость сводной координации и количество итераций устранения коллизий;
• требования к IFC и другим форматам передачи;
• необходимость сопровождения экспертизы или согласований;
• срок выполнения работ и требуемый состав команды.

Поэтому корректный расчет стоимости начинается не с умножения площади на фиксированную ставку, а с анализа технического задания и исходной документации. Для предварительной оценки часто достаточно общей площади, назначения объекта, перечня разделов и требований к результату.

Что именно может входить в стоимость

Какие данные нужны для расчета BIM-проектирования

Для предварительной оценки желательно предоставить:

• наименование и назначение объекта;
• площадь и основные технико-экономические показатели;
• стадию проектирования;
• перечень разделов;
• техническое задание и требования к ЦИМ, если они есть;
• имеющиеся чертежи, модели или материалы изысканий;
• требования к форматам передачи;
• информацию о прохождении экспертизы;
• желаемый срок выполнения работ.

Если требования заказчика сформулированы недостаточно подробно, до расчета стоимости целесообразно определить минимально необходимый состав информационной модели. Это помогает исключить как недоработку, так и избыточное моделирование.

BIM-проектирование и требования к информационным моделям в России

При реализации проектов в России необходимо разделять профессиональный термин BIM и нормативное понятие информационной модели объекта капитального строительства. Обязательность формирования и ведения информационной модели возникает в случаях, установленных законодательством, а конкретный состав результата дополнительно определяется договором, заданием и требованиями заказчика.

Для практической работы важны не только нормативные ссылки, но и конкретные критерии приемки: какие модели передаются, в каких форматах, какие параметры обязательны, что проверяется автоматически и какие документы должны сопровождать выдачу.

Типовые ошибки при организации BIM-проектирования

1. BIM начинается без понятных требований

Команда моделирует «как привыкла», а перед выдачей выясняется, что заказчику нужны другие классификаторы, параметры или структура IFC. Исправление системных требований в конце проекта существенно дороже, чем их настройка в начале.

2. BIM сводится к красивой 3D-модели

Визуально эффектная модель может быть практически бесполезной для координации и автоматической проверки, если элементы не имеют корректной структуры и атрибутов.

3. Все проверяется только визуально

На больших моделях невозможно надежно проверить вручную тысячи элементов и параметров. Часть контроля должна быть формализована и по возможности автоматизирована.

4. Коллизии ищут, но не управляют замечаниями

Отчет с сотнями пересечений не решает проблему сам по себе. Необходимо распределять замечания по ответственным, определять приоритет, контролировать сроки устранения и повторно проверять модель.

5. Требуется максимальный LOD для всего объекта

Избыточная детализация повышает трудоемкость, размер моделей и стоимость сопровождения. Проработка должна соответствовать стадии и реальным сценариям использования.

BIM-проектирование и сопровождение в ООО «ЦИМ»

ООО «Центр информационного моделирования» выполняет работы по созданию и координации цифровых информационных моделей объектов гражданского и промышленного строительства.

• разработка и формирование информационных моделей по разделам;
• создание ЦИМ по готовой проектной документации;
• междисциплинарная координация и проверка коллизий;
• аудит BIM-моделей и IFC;
• подготовка моделей к требованиям заказчика и экспертизы;
• разработка информационных требований и плана реализации информационного моделирования;
• лазерное сканирование, обработка облаков точек и Scan—to—BIM;
• формирование исполнительных и эксплуатационных моделей.

Частые вопросы о BIM-проектировании

Что такое BIM-проектирование простыми словами?

Это проектирование объекта в цифровой среде, где трехмерные элементы связаны с данными и моделями других разделов. Модель используется для координации, проверок и подготовки проектных результатов.

Чем BIM-проектирование отличается от 3D-моделирования?

3D-моделирование в первую очередь описывает форму объекта. BIM-проектирование связывает геометрию с информацией об элементах, проектными системами, атрибутами и процессами координации.

Какие разделы можно проектировать в BIM?

Архитектурные и конструктивные решения, отопление и вентиляцию, водоснабжение и канализацию, электроснабжение, сети связи, технологические решения, наружные сети, генеральный план и другие дисциплины.

Можно ли выполнить BIM только по инженерным системам?

Да. BIM-проектирование инженерных систем может выполняться отдельным объемом, но для полноценной координации желательно иметь актуальные архитектурную и конструктивную основы.

Что такое BIM-координация?

Это объединение дисциплинарных моделей и их совместная проверка: координаты, отметки, коллизии, проходки, зоны обслуживания и другие междисциплинарные зависимости.

Нужен ли максимальный LOD?

Нет. Требуемая детализация определяется задачами и стадией проекта. Избыточная проработка увеличивает трудоемкость без гарантированной пользы.

Сколько стоит BIM-проектирование?

Стоимость зависит от площади, сложности объекта, количества разделов, требований к данным, стадии, качества исходных материалов, сроков и объема координации. Для точной оценки требуется анализ задания.

Можно ли создать BIM-модель, если проект уже выполнен в PDF или DWG?

Да. По готовой проектной документации можно сформировать цифровую информационную модель. Это отличается от проектирования с нуля и обычно оценивается как отдельный вид работ.

Зачем проверять IFC после экспорта?

Потому что при экспорте могут измениться классы, свойства, структура или геометрия. Проверять следует именно тот файл, который будет передан заказчику или в экспертизу.
